【用 途】

壓裂、噴沙。

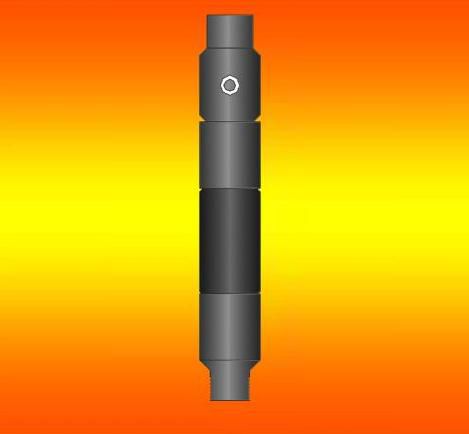

【結 構】

上接頭主體、過濾網、限流滑套、密封滑套、中心管、上下護筒、膠筒、下接頭、‘O’型圈組成。

【工作原理】

在壓裂單層時，下接頭用絲堵，大排量液體由于上接頭主體內腔的限流滑套的截流，使液體通過過濾網、過濾孔進入膠筒與中心管之間的腔內，使膠筒膨脹，高速液體從限流滑套噴出，進入大通道后再經大面積出液孔擠入地層，降低了流速，也減少了帶砂液體對套管的沖擊力，減輕了充填砂礫的破碎程度。對地層進行二層壓裂時，可將兩套上述的減速壓裂封隔器用油管串聯，即：位于下層的減速壓裂封隔器中的上接頭和位于上層的減速壓裂封隔器的下接頭分別與油管兩端以螺紋連接，并且，位于上層的減速壓裂封器中所述的限流滑套用密封圈滑套替換，密封滑套用剪釘固定在上接頭上，以密封圈密封;位于下層的減速壓裂封隔器中的下接頭用絲堵封堵。在壓裂完單層后，把相應直徑的鋼球投入密封滑套上坐封，在壓力作用下，固定密封滑套的剪釘被剪斷，密封滑套坐入其所在的減速壓裂封隔器的下接頭內孔中，然后再向密封滑套所在上接頭主體內投入限流滑套，并使限流滑套坐入上接頭主體內中孔上，從而完成第二層壓裂。在壓裂時必須同我公司生產的擴張壓裂封隔器配合使用，不動管柱可壓裂兩層，壓裂三層時可上提管柱使封隔器卡在被壓層斷再進行壓裂。

【此封隔器優點】

1、經過過濾網的過濾后的液體進入膠筒，使壓裂砂不易進入，壓裂后保證了膠筒回收容易，不易卡井。

2、上接頭主體內置入限流滑套，壓裂時限流滑套中孔直徑遠遠小于出液孔的直徑，從而降低流速，減少液體對套管內壁的沖擊損傷，減少填充砂礫破損程度，使壓裂效果更好。

3、在上一級上接頭主體內腔投入密封滑套，在下一級上接頭主體內腔投入限流滑套，可實現多層壓裂。

【主要技術參數】
